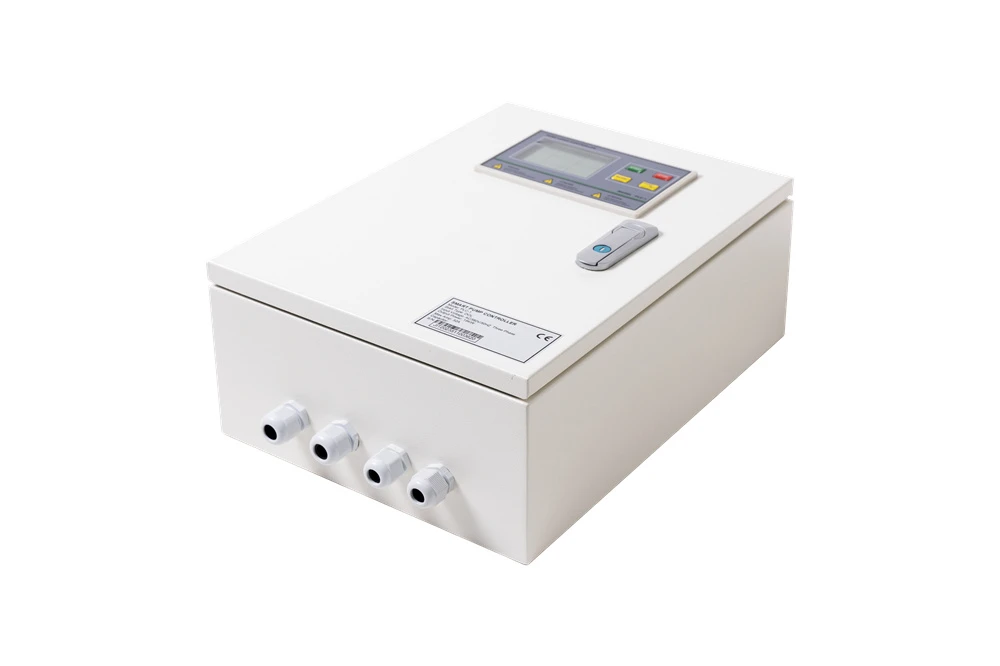

2 Pump Intelligent Pump Controller

Ceníme si, že ste si vybrali naše produkty, a sľubujeme, že vám budeme naďalej poskytovať priateľské a užitočné služby.

Intuitívny, programovateľný riadiaci a ochranný systém pre odstredivé, potrubné, duplexné a trojfázové ponorné čerpadlá s hlbokými vrtmi, okrem iného, ​​je Inteligentný ovládač čerpadiel.



Regulátor môže fungovať viacerými spôsobmi s využitím rôznych elektrických inštalácií. Voľná ​​sonda alebo snímač v studni je kľúčovou charakteristikou, ktorá odlišuje ovládač od štandardnej ovládacej skrinky čerpadla zapnuté/vypnuté. Náš jedinečný dizajn eliminuje potrebu inštalácie sondy alebo snímača v studni a poskytuje vysoko citlivú a spoľahlivú ochranu proti chodu čerpadla nasucho.



Značka: OEM

Výrobca Číslo modelu:PCH32 PLUS

Práca v: 3-fázovom napätí 220v/380v/415v

Pracovné čerpadlo:0.75-15kw

Plastové krytie: IP 65

MCB/AC stykač: CHNT

Typ:Obojstranný striedavý ovládací panel

Menovité napätie: 120/208/240V/380V/415V AC

Ampér: 9 až 32 A

Kompatibilný typ čerpadla: Záchytné / posilňovacie / vrtné čerpadlo

Počet riadených čerpadiel:2

Umiestnenie: Vnútorné/vonkajšie

Typ krytu: IP65

Veľkosť krytu: 342 * 292 * 119 mm

Posun aplikácií: pomocou DIP spínača

Aplikácia vrátane:

• Používa sa na prenos vody z dolnej nádrže do hornej nádrže kvapalinovou sondou alebo plavákovým spínačom
• Používa sa na posilňovač pomocou tlakového spínača a tlakovej nádoby.
• Používa sa na zdvíhanie odpadových vôd kvapalinovou sondou alebo plavákovým spínačom
• Používa sa pre drenážne čerpadlo s plavákovým spínačom
• Používa sa na prenos vody z dolnej nádrže do hornej nádrže pomocou vysielača hladiny (4-20 mA)
• Aplikované na zosilňovač pomocou tlakového vysielača (4-20 mA)
• Používa sa na zdvíhanie odpadových vôd pomocou vysielača hladiny (4-20 mA)

Položka	Ochrana	Hodnota	Poznámka	Typ poruchy
1	Vypínací ampér ochrany proti chodu nasucho	75 % kalibrovaného prevádzkového ampéra	V nastavení menu	Porucha obnovy
2	Doba odozvy ochrany proti chodu nasucho	5s	V nastavení menu
3	Doba obnovy ochrany proti suchému chodu	45m	V nastavení menu
4	Vypínací ampér ochrany proti preťaženiu	130% kalibrovaný prevádzkový ampér	V nastavení menu	Porucha obnovy
5	Doba odozvy ochrany proti preťaženiu	5S (inverzný čas)	opravené v softvéri
6	Doba obnovy ochrany proti preťaženiu	4m	V nastavení menu
7	Vypínací ampér ochrany proti zastaveniu čerpadla	180 % kalibrovaného prevádzkového ampéra	V nastavení menu	Chyba pri nevymáhaní
8	Doba odozvy ochrany pri zastavení čerpadla	1s	opravené v softvéri
9	Vypínacie napätie ochrany pod napätím	304v	V nastavení menu	Porucha obnovy
10	Doba odozvy vypnutia ochrany pod napätím	6s	opravené v softvéri
11	Doba obnovy ochrany pod napätím	4m	V nastavení menu
12	Vypínacie napätie ochrany proti prepätiu	437v	V nastavení menu	Porucha obnovy
13	Doba odozvy vypnutia ochrany proti prepätiu	6s	opravené v softvéri
14	Doba obnovy ochrany pred prepätím	4m	V nastavení menu
15	Otvorená fáza			Chyba pri nevymáhaní
16	Obrátená fáza			Chyba pri nevymáhaní
17	Pretečenie			Porucha obnovy
18	Nad tepl			Porucha obnovy
19	Únik vody			Chyba pri nevymáhaní





Má viac ako 20 rokov skúseností v oblasti vytvárania, skúmania a zlepšovania odborných ovládačov vodných čerpadiel,

Výsledkom nášho snaženia sú naše ovládače výťahu odpadových vôd série PCH. Má všetky schopnosti a atribúty, ktoré naši zákazníci potrebujú, a s niekoľkými jednoduchými úpravami parametrov dokáže takmer vykonávať funkcie niekoľkých strojov.

Jeho užívateľsky prívetivé nastavenie podstatne predlžuje životnosť čerpadla a jeho funkcia nastavenia jedným tlačidlom efektívne chráni vodné čerpadlo.

Jeho robustný poplašný systém proti pretečeniu upozorní klienta v prípade rýchleho nárastu objemu vody súčasnou aktiváciou externej sirény a reproduktora.

Dokáže tiež presne riadiť spustenie a zastavenie vodných čerpadiel ovládaním prepínačov aj analógových vstupov.





1). Normálna hladina kvapaliny v žumpe

hladina kvapaliny dosiahne sondu 3# (plavákový spínač A: vyššia úroveň), riadiaca skrinka nariadi jedno čerpadlo

chod; hladina kvapaliny klesá na sondu 2# (plavákový spínač A:dolná úroveň), jedno čerpadlo sa zastaví;

Ovládacia skriňa bude striedať automatické spustenie dvojitých čerpadiel, keď sa hladina kvapaliny zmení od

Sonda 2# a sonda 3# (plavákový spínač A: o úroveň vyššie – o úroveň nižšie)



2). Extra prúdenie v žumpe

keď jedno čerpadlo beží na odvodnenie, hladina kvapaliny v nádrži sa stále zvyšuje na sondu 4#

(Plavákový spínač B: Horná úroveň), riadiaca skrinka nariadi ďalšiemu čerpadlu, aby bežalo súčasne

odvodnenie, kým hladina kvapaliny neklesne na sondu 2# (plavákový spínač A&B:dolná úroveň), dvojité čerpadlá

neprestane bežať.



3). Prepad v žumpe

keď súčasne bežia dve čerpadlá, hladina kvapaliny v nádrži sa stále zvyšuje na sondu

5# (Plavákový spínač C: Horná úroveň), ovládacia skrinka vydá varovný alarm; Keď hladina kvapaliny klesne

k sonde 5# (plavákový spínač C dole), prestane z riadiacej skrinky znieť varovný alarm



4). Funkcia Auto Patrol (Anti-rust).

V automatickom stave, ak riadiaca skrinka kontroluje, či dve čerpadlá nebežia desať dní, ovládajte zariadenie

nariadi, aby čerpadlo A bežalo na 3 sekundy a zastavilo sa, po 10-sekundovom intervale sa ovládacie zariadenie spustí

objednajte čerpadlo B, aby bežalo na 3 sekundy a zastavilo sa.

Auto Patrol môže zabrániť hrdzaveniu čerpadla a zaseknutiu obežného kolesa v dôsledku dlhej doby nečinnosti
