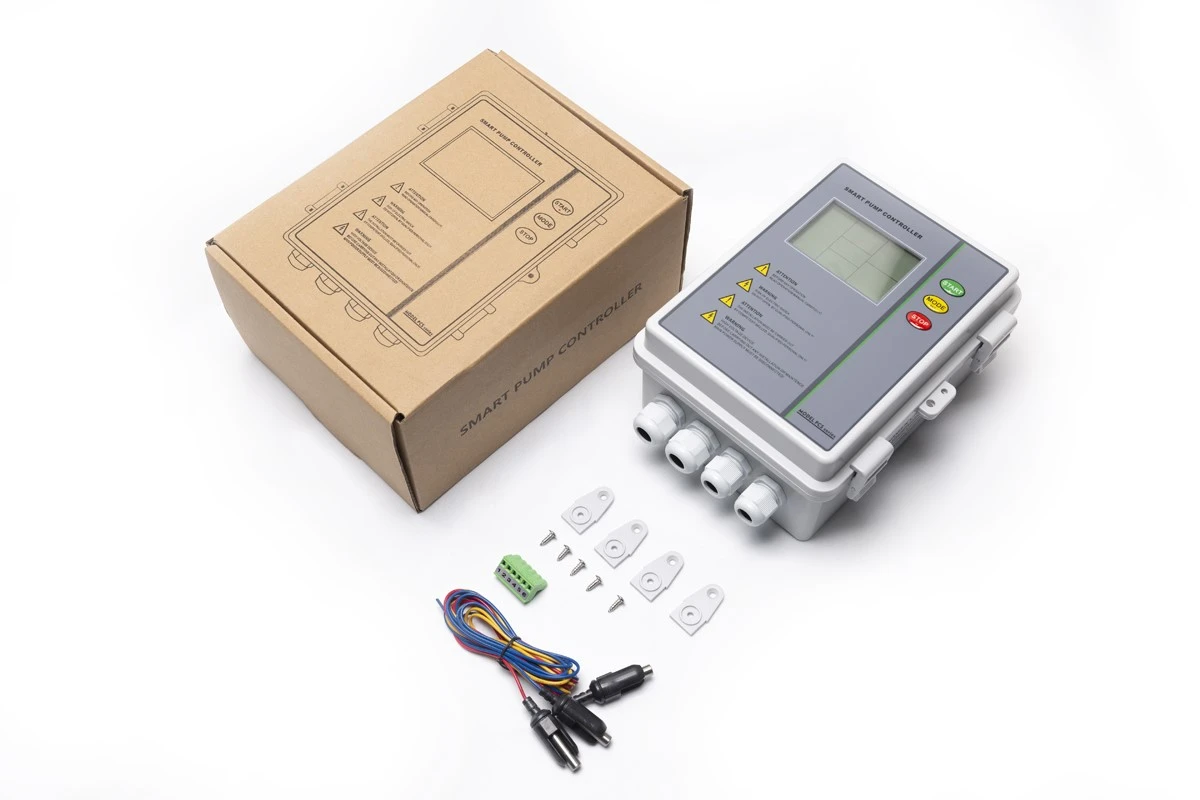

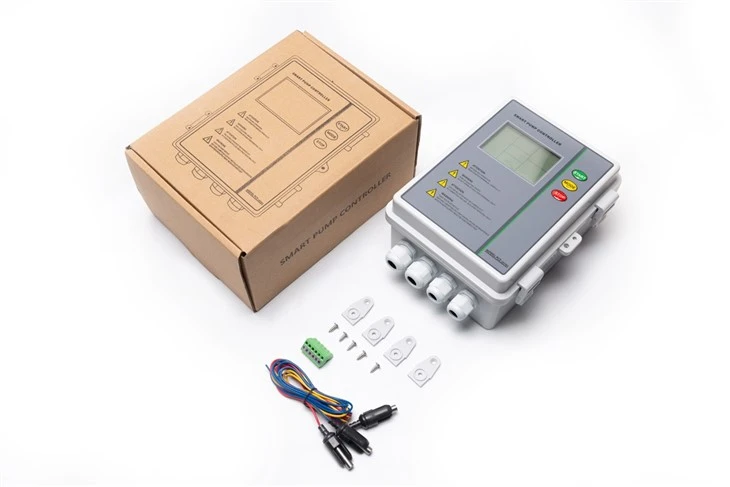

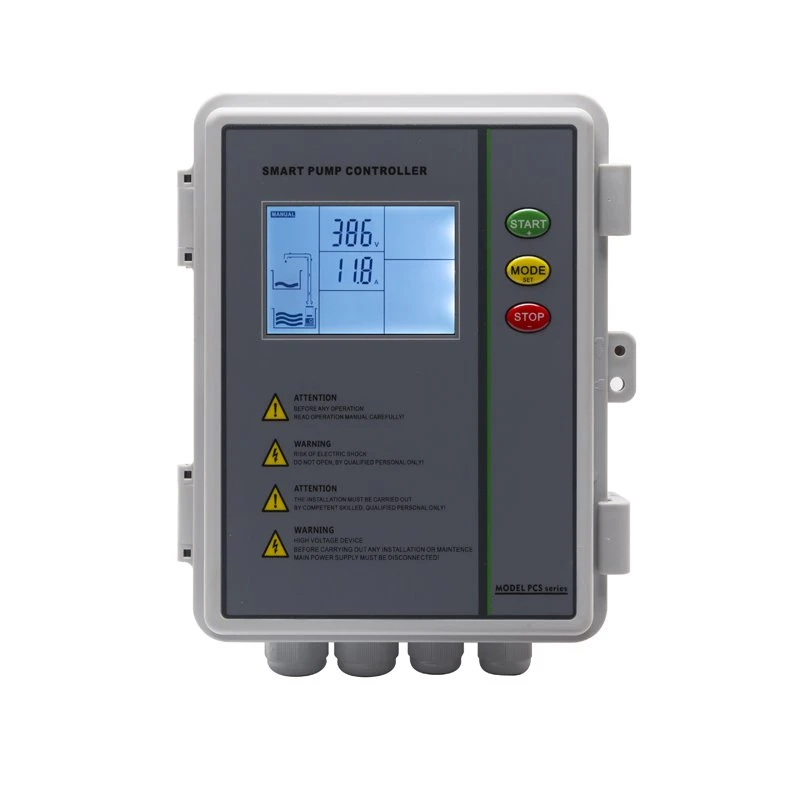

Ovládací panel 3-fázového čerpadla
Vstupné napätie: trojfázové, AC380V-415V/50Hz
Výstupný výkon: 0.75-4kw (1-5,5 k) 5.5-7,5kw (7.5-10k) 11kw (15k) 15kw (20 k )
Typ štartu: DOL
Množstvo riadeného čerpadla: Jedno čerpadlo
- Rýchle dodanie
- Zabezpečenie kvality
- Zákaznícky servis 24/7
Predstavenie výrobku
Prehľad
PCS31 je 3-fázový ovládací panel čerpadla. slúži na ovládanie a ochranu 0.75-15kw vodného čerpadla .
1. Výnimkou troch tradičných aplikácií je plnenie vody/posilňovač/zdvíhanie odpadových vôd, dostávame ovládanie časovača čistého cyklu
2. s reguláciou teploty pomocou snímača teploty PT 100 (voliteľné)
3. Ochrana proti prepólovaniu fáz
4. Časovač zastavenia čerpadla v stave manuálneho ovládania
5.Dosah prenosu signálu 1000m nie 150m
6.Vyhradené miesto pre MCB
7.Výkon môže byť až 15kw
8. Rozdiel v presnosti riadenia ampérov je 2%
9.Namiesto predchádzajúceho nastaviteľného odporu sa používa sofistikovanejší integrovaný blok operačného zosilňovača, spoľahlivejšie zobrazenie napätia

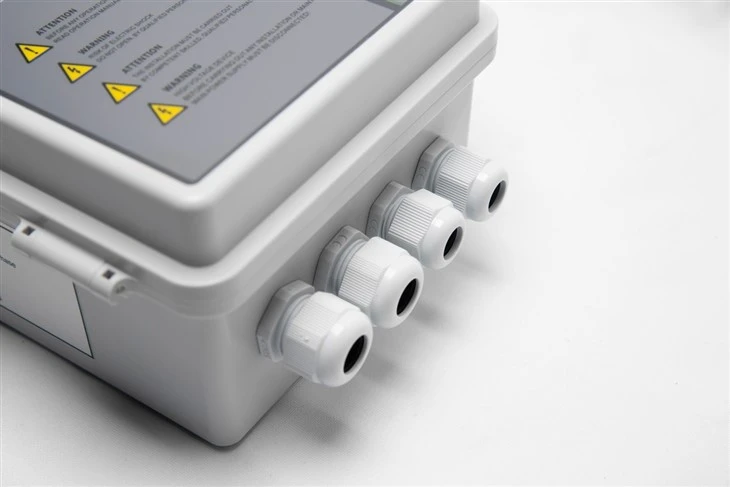

10.Naša trieda krabice je IP 65 nie IP 22.
|
Model |
PCS31(ovládací panel 3-fázového čerpadla) |
|
Elektrická konfigurácia |
|
|
Vstupné napätie |
Trojfázové, AC380V-415V/50Hz |
|
Výstupný výkon |
0.75-4kw (1-5,5 k) 5.{5}},5kw (7.{8}}k) 11kw (15 k) 15kw (20 k) |
|
Typ štartu |
DOL |
|
Množstvo riadeného čerpadla |
Jedno čerpadlo |
|
Hlavná ochranná funkcia |
|
|
Ochrana proti preťaženiu v ampéroch |
Áno |
|
Motor čerpadla sa zastavil |
Áno |
|
Chod nasucho bez senzora |
Áno |
|
Pod/Prepätie |
Áno |
|
Otvorená fáza |
Áno |
|
Obrátenie fázy |
Áno |
|
Iná funkcia |
|
|
Zobrazenie záznamu posledných piatich porúch čerpadla |
Áno |
|
Zobrazenie akumulačnej doby chodu čerpadla |
Áno |
|
Aplikácia |
|
|
Prevod vody pomocou plavákového spínača/kvapalného snímača |
Áno |
|
Zvýšenie tlaku pomocou prepínača tlaku |
Áno |
|
Odvádzanie odpadových vôd plavákovým spínačom/snímačom kvapaliny |
Áno |
|
Čisté ovládanie časovača cyklu |
Áno |
|
Regulácia teploty pomocou snímača teploty PT 100 (voliteľné) |
Áno |
|
Režim ovládania |
|
|
Manuálny mód |
Áno |
|
Automatický režim |
Áno |
|
Iná vlastnosť |
|
|
Ochrana proti prepólovaniu fáz |
Áno |
|
Časovač zastavenia čerpadla v stave manuálneho ovládania |
Áno |
|
Stlačte tlačidlo zámku |
Áno |
|
Stupeň ochrany ovládača |
IP65 |
|
Presnosť riadenia v ampéroch |
Vysoká |
|
Rozsah prenosu signálu |
1000M |
|
Vyhradený priestor pre MCB |
Áno |
|
Výkon môže byť až 15kw |
Áno |
|
Rozdiel presnosti riadenia v ampéroch |
2% |
|
Namiesto predchádzajúceho nastaviteľného odporu je použitý sofistikovanejší integrovaný blok operačného zosilňovača, ktorý zobrazuje napätie spoľahlivejšie |
Áno |
1. Plnenie vody zo spodnej nádrže do hornej nádrže je jedným z hlavných použití.
2. Čerpadlo pre vrt.
3. Odstránenie splaškov zo žumpy.
4. Pomocou časov spustenia a zastavenia nastavte časovač.
Dodatok:
Regulácia teploty s PT 100
Existujú dve kategórie:
Po prvé, cirkulačný systém horúcej vody vypne vodné čerpadlo, keď teplota potrubnej siete dosiahne vopred stanovenú zastavovaciu teplotu, a reštartuje ho, keď teplota klesne pod vopred stanovenú počiatočnú teplotu;
Po druhé, keď teplota klesne pod vopred stanovenú úroveň a prekročí ju, PT100 zabudovaný v motore vodného čerpadla sa automaticky reštartuje. Toto sa robí ako preventívne opatrenie.
Medzi ďalšie vlastnosti a funkcie patrí:

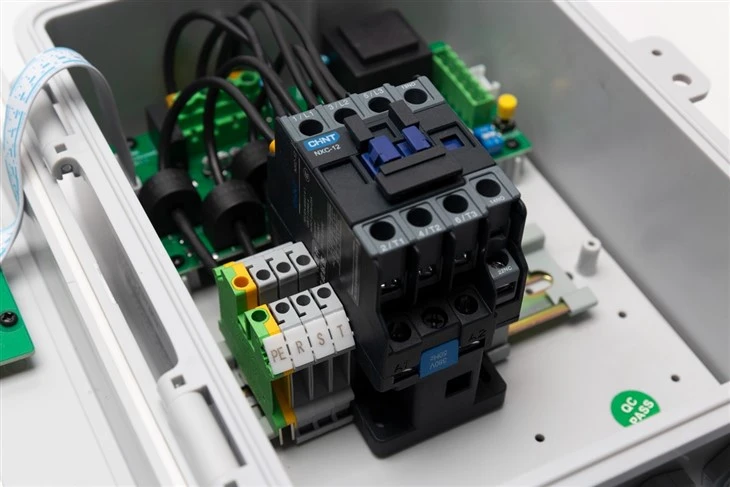

1.Použitie striedavého stýkača CHNT ako pohonu;

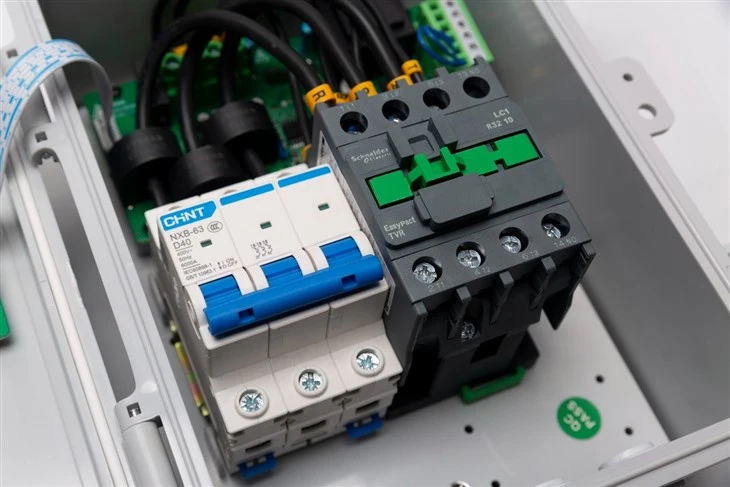

2. Uvoľnenie miesta pre MCB; pôvodný návrh volal po 5M svorkách pre vstupné napájanie.
3. Kryt IP 65
4. Môžete odpojiť terminál úrovne.
Dosah prenosu signálu: 1000 metrov
