Ovládanie jednotlivých čerpadiel a chrániť box

Predstavuje pokročilý digitálny ponorný ovládač čerpadla, ktorý bol starostlivo navrhnutý tak, aby ponúkol užívateľsky prívetivú prevádzku, priamu funkčnosť a spoľahlivý výkon. Toto zariadenie je navrhnuté pre širokú škálu aplikácií, vďaka čomu je ideálnym riešením na reguláciu a ochranu rôznych typov čerpadiel, vrátane čerpadiel s hlbokými studňami, kanalizačných čerpadiel, čerpadiel samohybných, odstredivých čerpadiel, potrubných čerpadiel, ako aj ďalšie súvisiace čerpadlá.

Zaslať požiadavku

Rýchle dodanie
Zabezpečenie kvality
Zákaznícky servis 24/7

Predstavenie výrobku

1. Existujú 4 režimy primárnych aplikácií:

** Dodávka vody nahor a nadol vodou **: Táto aplikácia je špeciálne navrhnutá na riadenie prívodu vody medzi hornými a dolnými vodnými nádržami.

** Prívod vody tlakovej vody **: Druhá aplikácia sa zameriava na prívod vody podľa regulácie tlaku, spojenie s tlakovým spínačom.

** Vypúšťanie odpadových vôd **: Tretia žiadosť sa zameriava na efektívne odstránenie odpadovej vody.

** Čisté riadenie časového obdobia **: Konečná aplikácia ponúka časovú kontrolu, ktorá používateľom umožňuje naplánovať operácie čerpadla podľa konkrétnych časových intervalov.

Stručne povedané, tieto štyri aplikácie na vodu na vodu nahor a vodu nad vodou, prívod tlakovej vody, vypúšťanie odpadových vôd a čisté riadenie komplexných riešení pre rôzne úlohy v oblasti vody. Každá aplikácia je navrhnutá tak, aby riešila konkrétne výzvy a požiadavky a zabezpečila efektívnu, spoľahlivú a udržateľnú manipuláciu s vodou v rôznych odvetviach a prostrediach.

Aplikácia	2 stĺpový spínač	Opis
1	0 0	Tank do nádrže.
2	1 1	Ovládanie posilňovacieho čerpadla pomocou tlakového spínača.
3	0 1	Odtok podľa senzora úrovne.
4	1 0	Načasovaný štart a zastavte. [Ranuce out Sensor Terminal]
1 pólový spínač (Voľba)
5	1	Tepelná kontrola

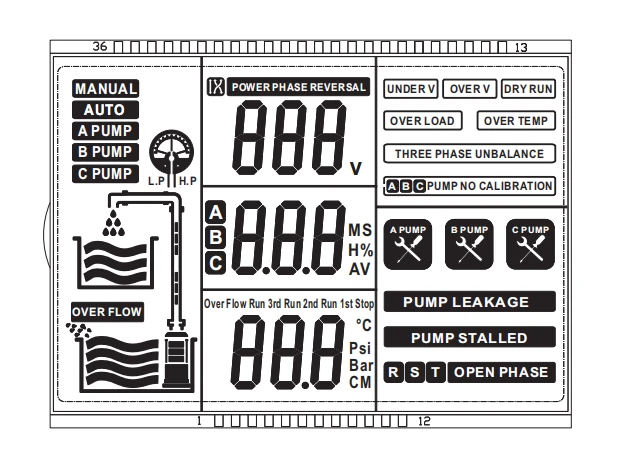

2. LCD zobrazenie.

Systém poskytuje komplexné monitorovacie riešenie zobrazením napätia a prúdu v reálnom čase, čo umožňuje používateľom zostať informovaní o elektrických parametroch, ktoré sú rozhodujúce pre efektívnu prevádzku vodného čerpadla. Táto prezentácia údajov v reálnom čase zaisťuje, že akékoľvek výkyvy alebo anomálie v napájaní je možné okamžite identifikovať a riešiť, čím sa zvýši celková spoľahlivosť systému.

Okrem zobrazenia napätia a prúdu v reálnom čase sú pracovná dynamika vodného čerpadla uvedená v dynamickom formáte. To znamená, že používatelia si môžu vizualizovať prevádzkový stav čerpadla prostredníctvom grafických reprezentácií alebo animovaných ukazovateľov, ktoré poskytujú intuitívne pochopenie jej výkonu.

Okrem toho je systém vybavený mechanizmom detekcie poruchy, ktorý zvyšuje jeho diagnostické schopnosti. V prípade poruchy alebo abnormálneho stavu sa zodpovedajúca ikona na rozhraní začne blikať, čím sa problém okamžite upozorňuje. Toto vizuálne upozornenie slúži ako rýchly indikátor potenciálnych problémov, ako je prehriatie, nadprúd, nízky tlak alebo mechanické zlyhanie, čo používateľom umožňuje rýchlo podniknúť nápravné opatrenia. Integráciou týchto funkcií systém nielen monitoruje výkon pumpy, ale tiež zaisťuje včasný zásah, aby sa zabránilo ďalšiemu poškodeniu alebo prestojom.

Celkovo táto kombinácia zobrazenia údajov v reálnom čase, dynamický výstup dynamiky pumpy a ikony indikujúce poruchy vytvárajú užívateľsky prívetivé a vysoko funkčné monitorovacie prostredie. Stačí sa na technických odborníkov, ktorí potrebujú podrobné poznatky, a všeobecných prevádzkovateľov, ktorí potrebujú jasné a prístupné informácie na udržanie hladkej prevádzky vodného čerpadla.

product-643-472

3. Základná prevádzka

Ochrana jadra aktivovaná kalibarciou parametrov

Po inštalácii a pripojení prichádzajúceho napájania, odchádzajúce

na motor a výber vhodného prepínača DIP pre aplikáciu. Svoj

je dôležité vykonať proces kalibrácie, aby ste mohli poskytnúť

Primeraná ochrana čerpadla

Krok 1: Prepnite do manuálneho režimu, ak je v automatickom režime stlačením

Tlačidlo režimu, uistite sa, že čerpadlo je vypnuté.

Krok 2: Stlačením tlačidla Štart spustíte čerpadlo, uistite sa, že

čerpadlo priťahuje prúd v blízkosti svojho menovitému prúdu a zdvíha

voda. Napätie by malo byť tiež v rámci povolených limitov

Krok 3: Po zabezpečení vecí v kroku 2 stlačte a podržte štart

Tlačidlo, kým nebudete počuť zvuk pípnutia a pumpa sa zastaví. No

Správa kalibru na obrazovke LCD sa už nezobrazí.

To naznačuje, že proces kalibrácie je teraz dokončený.

Vymazanie

Keď je čerpadlo preinštalované po údržbe alebo novom

čerpadlo je nainštalované, používateľ musí vymazať bývalý parameter

Musí sa vykonať kalibrácia a nový kalibračný postup.

Toto je potrebné urobiť vždy, keď je čerpadlo

opravené alebo je nainštalované nové čerpadlo, predchádzajúce

pred jednotkou je potrebné vymazať parametre

je rekalibrovaný. Postupujte podľa pokynov uvedených nižšie

Vymazanie kalibrácie parametrov:

Stlačením klávesu Mode prepnite do manuálneho režimu

Ak je v automatickom režime, uistite sa, že čerpadlo nie je

beh. Stlačte tlačidlo zastávky približne pre 3

Secs a uvoľnenie, keď jednotka urobí „pípnutie“

zvuk.

Jednotka sa teraz vracia k továrenským nastaveniam, „bez kalibru

„Znak sa začne blikať na obrazovke LCD. Pre Re

kalibrácia, postupujte podľa pokynov, ako je uvedené v

„Kalibrácia“.

Tlačidlo

Prevádzka F manuálne na automatické, automatické k príručke

Režim

Súbor

[Parameter 012nastavte na 00]- Manuál pre automatické / automatické k príručke

[Parameter 012nastavený na 01]- Všetky tlačidlá uzamknuté v automatickom režime. Deaktivácia Hold „režim“ pre 5 s. Čerpadlo sa potom zastaví a ovládač prepne do manuálneho režimu.

Tlačidlo	ČinnosťVManuál
Štart	Čerpadlo by sa malo začať, ak nemá bežať.
Zastavenie	Čerpadlo by sa malo zastaviť, ak je beh.
Zastavte potom režim	Displej zobrazuje posledných päť záznamov o zlyhaní.
Zastavte sa a potom spustite	Displej zobrazuje akumulatívny čas prevádzky.
Aby sa zabezpečilo chránenie čerpadla a motora, je nevyhnutné kalibrovať parametre ovládača hneď, ako čerpadlo beží do prevádzkových štandardov. Vykonajte kalibráciu po každej prevádzke inštalácie alebo údržby.
Štart Alebo tlačidlo uchovávajte	Kalibrácia parametrov: V manuálnom režime stlačte „Štart“, poskytnite čas čerpadlu na spustenie, pretože by normálne držal „Štart“ (približne 5-10 Sec) aleboStlačte tlačidlo „Sklad“ (tlačidlo na hlavnej doske so žltým uzáverom). Ovládač vydá zvuk „Di“. Ovládač by mal byť teraz kalibrovaný na prúdovú špecifikáciu motora.
Zastavenie	Vymazanie parametrov: Uistite sa, že čerpadlo prestalo bežať a potom zadržte „zastavenie“, kým ovládač nevydáva zvuk „di“. (Podržte približne 5-10 sec). Ovládač by sa mal teraz vyčistiť zo všetkých kalibrácií.
